H76型 |

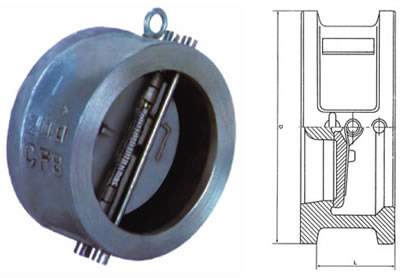

對夾蝶形止回閥H76 |
PN16~40 DN50~600 |
【產品用途】
H76H、H76Y、H76W、H76X、H76F 型對夾蝶形止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。
【產品特點】H76H、H76Y、H76W、H76X、H76F 型對夾蝶形止回閥
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
【執行標準】H76H、H76Y、H76W、H76X、H76F 型對夾蝶形止回閥
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
【性能參數】H76H、H76Y、H76W、H76X、H76F 型對夾蝶形止回閥
|
型號
|
工作壓力（MPa）
|
適用溫度（℃）
|
適用介質
|
閥體材料
|
|
H76H-10C～40
|
1.0～4.0
|
－29～425
|
水、蒸汽、油品
|
碳鋼
|
|
H76W-10P～25
|
1.0～2.5
|
≤150
|
硝酸類
|
不銹鋼
|
|
H76Y-40P
|
4.0
|
≤150
|
硝酸類
|
不銹鋼
|
主要外形和連接尺寸
| 公稱通徑DN (mm) | 尺寸 (mm) | |||
| L | H | B1 | B2 | |
| 600 | 390 | 1070 | 1090 | 1250 |
| 700 | 430 | 1220 | 1200 | 1360 |
| 800 | 470 | 1320 | 1320 | 1480 |
| 900 | 510 | 1430 | 1420 | 1580 |
| 1000 | 550 | 1550 | 1550 | 1700 |
| 1200 | 630 | 1800 | 1780 | 1950 |
| 1400 | 710 | 1980 | 2000 | 2175 |
