PN16~PN40 波紋管截止閥WJ41H、WJ41W型

 【產品用途】波紋管截止閥WJ41H、WJ41W 型

WJ41H、WJ41W 型 PN16~PN40 波紋管截止閥適用于工作壓力 1.6~4.0MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種的工況上，卻斷或接通調節管路介質。

【產品特點】波紋管截止閥WJ41H、WJ41W 型

1、產品結構合理、密封可靠

2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長

3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能

4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要

5、閥芯可根據需要做承切斷型和調節型

【執行標準】波紋管截止閥WJ41H、WJ41W 型

結構形式：BB-BG-0S&Y

設計標準：GB12235

結構長度：GB12221

連接法蘭：GB9113、JB/T79、HG20596

試驗和檢驗：JB/T9092、GB/T13927

【性能參數】波紋管截止閥WJ41H、WJ41W 型

型號		WJ41H-16C	WJ41H-25C	WJ41W-16P	WJ41W-25P
工作壓力（MPa）		1.6	2.5	1.6	2.5
適用溫度（℃）		≤425		≤150（保溫夾套）
適用介質		無腐蝕性介質		腐蝕性介質
材料	閥體、閥蓋、閘板	碳素鋼		鉻鎳鈦不銹鋼
	閥桿	鉻不銹鋼		鉻鎳鈦不銹鋼
	密封面	鉻不銹鋼或碳鋼堆焊硬質合金		鉻鎳鈦不銹鋼
	填料	柔性石墨或夾不銹鋼絲柔性石墨		柔性石墨或夾不銹鋼絲柔性石墨
	波紋管	奧氏體不銹鋼		奧氏體不銹鋼

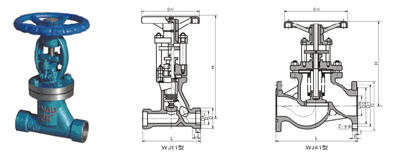

【主要外形和連接尺寸】波紋管截止閥WJ41H、WJ41W 型

公稱通徑	主要外形尺寸和連接尺寸
	L	D	D1	L1	L2	H	D0
WJ61H-16C WJ61H-25 WH61H-40 WJ61W-16P WJ61W-25P  WJ61W-40P
15	110	34	22.5	10	18	214	22.5
20	130	40	28.5	11	18	242	28.5
25	140	48	34.5	12	20	245	34.5
32	160	56	43	14	22	296	43
40	180	64	49	15	25	337	49
50	230	85	61	18	28	342	61

公稱通徑	主要外形尺寸和連接尺寸
	L	D	D1	D2	b	f	Z-d	H	D0
WJ41H-16C WJ41W-16P
15	130	95	65	47	14	2	4-13.5	202	120
20	150	105	75	58	14	2	4-13.5	231	140
25	160	115	85	68	14	2	4-13.5	231	140
32	180	140	100	78	16	2	4-17.5	286	160
40	200	150	110	88	16	3	4-17.5	317	200
50	230	165	125	102	16	3	4-17.5	317	200
65	290	185	145	122	18	3	8-17.5	331	240
80	310	200	160	123	20	3	8-17.5	402	240
100	350	220	180	158	20	3	8-17.5	416	320
125	400	250	210	184	22	33	8-17.5	467	360
150	480	285	240	212	24	3	8-22	525	360
200	600	340	295	268	26	3	12-22	611	500

PN16~PN40                          波紋管截止閥WJ41H、WJ41W型

售前服務

產品介紹，技術交流，非標產品設計，疑難解答

售中服務

1. 守信合同，保證及時供貨，隨時保持與客戶聯系。

2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

我廠有專職售后服務人員，全體業務人員為兼職售后服務人員，技術監督處定期對全體業務人員進行技術培訓。

1. 產品質保期為自出廠起有效期限內，實行“三包”服務（包退、包換、包修）。

2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。

3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。

4. 對售后服務，用戶填寫服務后的質量反饋表，并做出鑒定意見，以便提高的服務質量。

PN16~PN40 波紋管截止閥WJ41H、WJ41W型

訂貨流程

1. 客戶采購清單請傳真，或者發送電子郵件給沈陽鄭高閥門有限公司。

2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。

3. 具體商定：交貨期、特殊要求等事宜。

訂貨須知

1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：

(1) 結構長度

(2) 連接形式

(3) 公稱直徑、全通徑、縮徑、管道尺寸

(4) 運用介質及溫度、壓力范圍

(5) 實驗、檢驗標準及其他要求

2. 本廠可根據客戶特殊要求配置各類驅動裝置。

3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
